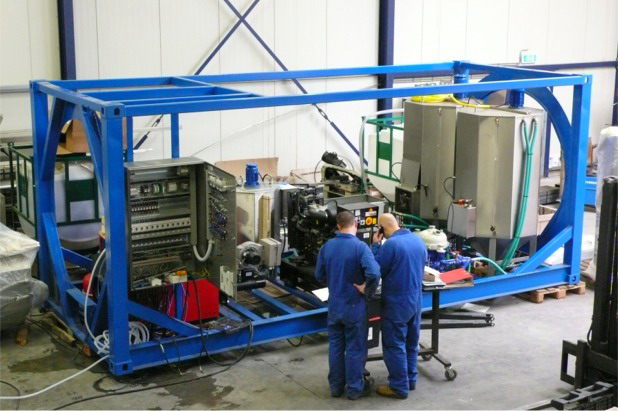

A H-38000 - es észterező egy teljesen automatizált, kulcsrakész észterező berendezés szabványos közúton szállítható 40" - as konténerbe építve.

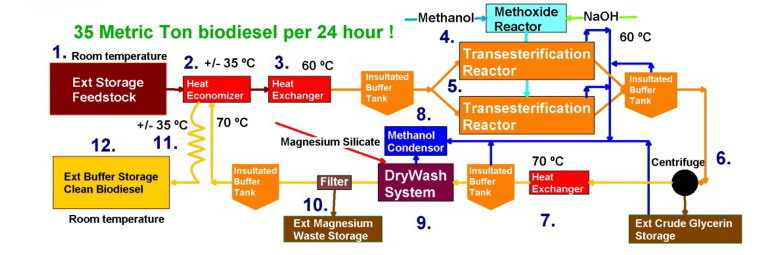

Egyszerűsített folyamatábra



  1. A nyersanyagot automatikusan adagolja a külső tárolóból.
  2. A nyersanyagot a rendszerből távozó tiszta biodízel hőjével melegítjük elő az észterezéshez, ezzel is csökkentve a fajlagos költségeket.
  3. A nyersanyagot reakció hőmérsékletre (60 °C) melegítjük hőcserélővel, közvetlen a kazánból.
  4. A methoxide a methoxide reaktorban készül el, ahonnan történik az adagolása az észterező reaktorba.
  5. Két fázisban üzemelő észterező reaktorok.
  6. A nyers glicerin (Glicerin + NaOH + víz + szappanok + metanol) leválasztása a biodízeltől centrifugával történik.
  7. A keveréket 70 °C-ra melegítjük mielőtt a szárazmosó reaktorba küldenénk.
  8. A metanol ennek hatására kondenzál és lecsapódik. Így az egész rendszer zárt, tehát illékony anyag nem tud távozni belőle. (Nincs levegőszennyezés!) Az így visszanyert metanolt a rendszerben újra tudjuk használni.
  9. A félig kész biodízelt magnézium szilikáttal tisztítjuk a szárazmosó rendszerben (1 batch-ben 1000 liter észterhez 1,5 kg magnézium szlikátot használunk).
  10. A magnéziumot az abszorbált szennyezőket a vizet egy speciális szűrőn keresztül választjuk le a biodízeltől.
  11. A meleg biodízelt szobahőmérsékletre a már említett hőcserélőn keresztül – a nyersanyag melegítésével – hűtjük vissza.
  12. A kész biodízelt egy külső puffer tartályba vezetjük, ahol el kell végezni a szükséges méréseket, majd ha a minőség megfelelő, akkor engedjük a készárú tárolóba

Megjegyzés: A rendszerhez jár kiegészítőként puffer tartály a folyamatos üzem miatt, extra ülepítő és minőség ellenőrző.

Üzemnapok száma: 330 nap / 24 órás üzem.

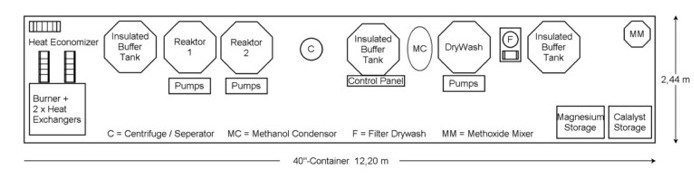

Elrendezési vázlat a 40" konténerben

A konténer specifikációja

Megnevezés

H-38000

40’ – as konténer sárga színre festve

1

Hő kiegyenlítő

1

100 kW – os glicerin / biodízel tüzelésű kazán

1

Hőcserélő

2

1400 literes kóracél nagyteljesítményű reaktor

2

300 literes methoxide keverő tartály

1

Automata kezelés

1

H-3000 – es centrifuga

1

Szárazmosó reaktor

1

Szárazmosó szűrő rendszer

1

1400 literes puffer hűtő tartály

3

Metanol kondenzáló

1

Hőtűrő csövezetékezés

1

15 – 20 Kw teljesítményű diesel / biodízel generátor

1

380 V/50 Hz elektromos rendszer

1

Olaj mentes 1 ½ kW 50 liter levegő kompresszor

1

Csatlakozók, csövek

X

Üzemre kész rendszer, nem igényel összeszerelést

X

CE előírásoknak megfelel

X

A kezelők és a pneumatika az ATEX (robbanás biztos) engedéllyel a csapok, szivattyúk, csövek, keverők

X

A technológia PLC vezérléssel automatikusan vezérelt

X

Egy kiszolgáló személyzet szükséges az üzemeltetéshez

X

Az ajánlati ár tartalmazza a kezelő betanítását

X

EN 14214:2005, ASTM 6751-02 és a DIN V 51606 szabványoknak megfelelő végtermék

X

1500 liter / óra, összesen 30 tonna / nap kapacitás

X

1 év garancia

X

Másik üzem hozzáadása lehetséges

X

A hozzá telepítendő üzemek előkészítése lehetséges

X

Külső tároló tartályok

-
